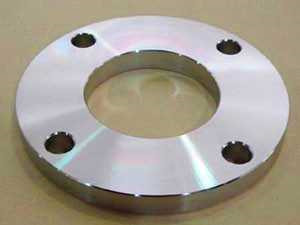

突面對焊環帶頸松套鋼制管法蘭國家標準
Loose hubbed steel pipe flanges with welding neck collar with raised face
1 范圍
本標準規定了公稱壓力PN 為2.0、5.0、11.0、15.0、26.0 和42.0MPa 的突面對焊環帶頸松套鋼制管法蘭的型式和尺寸。
本標準適用于公稱壓力PN2.0～PN42.0MPa的突面對焊環帶頸松套鋼制管法蘭。
2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
GB/T 9112—2000 鋼制管法蘭 類型與參數
GB/T 9124—2000 鋼制管法蘭 技術條件
3 法蘭的型式與尺寸
PN2.0、PN5.0、PN11.0、PN15.0、PN26.0 和PN42.0MPa 突面對焊環帶頸松套鋼制管法蘭的型式應符合圖1的規定，尺寸應符合表1～表6的規定。
4 法蘭的技術要求
4.1 法蘭的技術要求應符合GB/T 9124的規定。
4.2 法蘭在不同溫度下的最大無沖擊工作壓力應符合GB/T 9124—2000附錄A(標準的附錄)的規定。
4.3 法蘭的焊接接頭型式和坡口尺寸應符合GB/T 9124—2000附錄B(提示的附錄)的規定。
5 標記
5.1 法蘭應按公稱通徑、公稱壓力、密封面型式代號和標準編號進行標記。
5.2 法蘭密封面的型式代號應符合GB/T 9112的規定。
5.3 標記示例
公稱通徑80mm、公稱壓力5.0MPa(50bar)的突面對焊環帶頸松套鋼制管法蘭：法蘭 DN80-PNS0 RF GB/T 9118.1—2000
注：t1為短節壁厚，一般為鋼管壁厚；t2應不小于鋼管最小壁厚。
圖 1 突面（RF）對焊環帶頸松套鋼制管法蘭（適用于PN2.0、PN5.0、PN11.0、PN15.0、PN26.0和PN42.0MPa）
