HG/T 20623—2009《大直徑鋼制管法蘭（Class系列）》
1. 公稱壓力和適用的鋼管外徑系列
鋼制管法蘭(Class系列）部分的編制以ASME B16. 5和ASME B16. 47(大直徑)為依據，直徑在 DN15?DN600 時，公稱壓力設 Classl50、Class300、Class600、Class900、Classl500、Class2500 六個等 級，直徑在DN650?DN1500時，公稱壓力范圍定為Classl50、aass300、Class600、Class900四個等 級。公稱壓力等級標識由PN改為Clas%
美國ASME管法蘭標準適用于英制管，其適用的鋼管外徑尺寸與ISO以及我國化工、石化部門 的HG、SH英制管尺寸有所差異。本標準中使用的鋼管外徑為HG/T 20553中所列的la系列鋼管 外徑尺寸，也是ISO 4200中第一系列。除表1-6所列外，與ANSI鋼管外徑尺寸一致。
表1-6鋼管外徑
| 公稱通徑DN | 65 | 125 |
| 英制管(ISO、HG、SH) | 76.1 | 139. 7 |
| 英制管（ASME) | 73 | 141.3 |
2. 連接尺寸
連接尺寸主要指螺栓中心圓直徑、螺栓孔直徑、螺紋尺寸、轉栓個數、法蘭外徑。本次修訂中，有 三檔螺栓孔徑尺寸作了調整，見表1-7。
表1-7
| 螺栓孔徑M | 2009 版 | 1997 版 |
| M27 | 30 | 29.5 |
| M30 | 33 ' | 32. 5 |
| M33 | 36 | 35. 5 |
本標準法蘭的密封面尺寸按ASME B16. 5中SI制。，法蘭密封面突臺髙度取2mm(<ClasS300) 和7mm(>ClasS300)。由于ASME B16, 5在突臺髙度以及法蘭盤厚度的表述方法上有所更改，造成 新標準在突臺髙度以及法蘭盤厚度的尺寸上似f作了更改，但實際上未作更改，僅是表述方法上的 變化而造成的假象。此外由于英寸與毫米的單位換算圓整規則的修改，ASMEB16. 5把 突臺髙度Win換算圓整為2mm，把突臺髙度Min換算圓整為7mm。
I 法蘭的類型

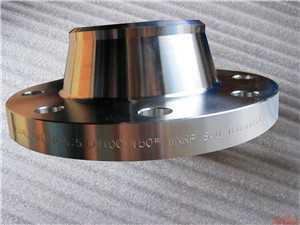

本標準包括的法蘭類型有帶頸平焊法蘭、帶頸對焊法蘭、整體法蘭、長髙頸法蘭、承插焊法蘭、螺 紋法蘭、對焊環松套法蘭、法蘭蓋、孔板法蘭以及夾套法蘭共計10種。在1997版標準的基礎上增加 了長高頸法蘭、孔板法蘭和夾套法蘭結構型式。各種類型法蘭的適用公稱壓力和公稱尺寸范圍以及 密封面型式同1997版標準。
9.5 長髙頸法蘭（LWN)。長高頸法蘭其實是帶頸對焊法蘭的一種擴展型式。法蘭頸部為直筒 形，頸部髙度取229mm(<DN100)或305mm(>DN100) ^法蘭頸端部不加工坡口，坡口的加工可參 照本標準相關要求與用戶協商確定。長髙頸法蘭在Class系列管法蘭中經常使用，在公稱尺寸小于 或等于DN50的管法蘭與筒體配合時，采用長髙頸法蘭也可避免法蘭頸端部壁厚太薄引起焊接 困難。
孔板管法蘭。孔板管法蘭是參照美國ASMEB16. 36為依據的法蘭型式?？装骞芊ㄌm與孔 板配9.5 合，用于測定管內流體速度，廣泛用于配管工程中。本次修訂列人了帶頸對焊孔板管法蘭的結 構型式，作為規范性附錄列于正文后，以便于設計、制造、使用部門的應用。
孔板法蘭的適用公稱壓力和公稱尺寸范圍參考ASME B16. 36,定為Classl50?Class2500和 DN25?DN600,密封面型式有突面和環連接面兩種，測壓孔型式有NPY管螺紋連接和承插焊連接。
夾套管法蘭。夾套管法蘭是石油化工配管工程中經常使用的一種法蘭結構型式。主要用于夾套管的管道連接，夾套管內的蒸汽等介質對內管介質進行加熱。本次修訂列人了夾套管法蘭型 式，作為資料性附錄列于正文后。
夾套管法蘭的適用公稱壓力和公稱尺寸范圍參照了 SH/T 3040,并結合工程上實際使用經驗， 定為Classl50和Class300, DN15X40?DN350X450,夾套管法蘭的連接型式有帶頸平焊夾套管法 蘭和帶頸對焊夾套管法蘭兩種，密封面型式有突面、凹面/凸面、榫面/槽面和環連接面四種。夾套管 法蘭的壓力額定值按內管所承受的壓力確定&
9.5 大直徑管法蘭。大直徑管法蘭基本按ASME B16. 47。美國于1990年將AH 605以及 MSSSP-44兩套以大口徑為主的管法蘭標準合并,建立了 ASME B16.47,內有A、B兩個系列，A為 符合MSSSP-44標準，B系列為符合API 605標準，同時API 605《大直徑碳鋼法蘭》被收回，被 ASME B16. 47—1996 代替。
本次修訂在原來1997版標準的基礎上，增加了大直徑法蘭A尺寸系列，密封面型式有突面和環 連接面。
附帶說明一下，GB/T 13402大直徑法蘭將B16. 47的B系列和A系列混合編制，易產生混淆， 工程設計時不宜釆用。
I 法蘭尺寸
12 法蘭內徑。帶頸平焊法蘭的內徑是根據鋼管外徑并考慮1%左右的外徑偏差，加上適當?shù)?間隙而確定的。本次修訂考慮與HG、GB、SH、ASME標準的鋼管配合使用，帶頸平焊法蘭的內徑 (英制管)對其中四檔作了調整(見表1-8)。其余法蘭尺寸按ASME B16. 5進行了調整，法蘭厚度和 法蘭髙度未包括密封面突臺尺寸。
表1-8
13 帶頸平焊法蘭、承插焊法蘭和螺紋法蘭的頸部。相同規格的帶頸平焊法蘭、承插焊法蘭和 螺紋法蘭的頸部尺寸完全一致。頸部可以是平行的直筒形或者頸部外側斜度不大于7°的錐形，以 便于鑄造或鍛造。
螺紋法蘭內孔管螺紋的加工應與法蘭孔軸線同心，偏差不應超過5mm/m。Classic螺紋法蘭 在法蘭頸端部倒角，倒角與螺紋軸線約成45°。ClaSS300螺紋法蘭應在法蘭頸端部加工定位孔。
14 帶頸對焊法蘭和對焊環松套法蘭對焊環的頸部厚度。帶頸對焊法蘭的頸部厚度S和對焊 環松套法蘭的對焊環壁厚S —般不應小于鋼管名義厚度，用戶應在訂貨時注明，本標準中僅給出 Classl50?ClaSS300的頸部厚度要求，適用于用戶未提出具體要求的場合。對焊環松套法蘭對焊環 的翻邊厚度A應不小于鋼管最小壁厚(0. 875S)。
15 夾套法蘭。夾套法蘭的外徑、螺栓孔直徑、螺栓尺寸和個數、法蘭厚度以及法蘭密封面尺寸 均按與夾套管(外管)配合的相應法蘭的公稱尺寸確定。夾套法蘭內徑按與內管配合的相應法蘭的
487
9.5 大直徑管法蘭。大直徑管法蘭基本按ASME B16. 47。美國于1990年將AH 605以及 MSSSP-44兩套以大口徑為主的管法蘭標準合并,建立了 ASME B16.47,內有A、B兩個系列，A為 符合MSSSP-44標準，B系列為符合API 605標準，同時API 605《大直徑碳鋼法蘭》被收回，被 ASME B16. 47—1996 代替。
本次修訂在原來1997版標準的基礎上，增加了大直徑法蘭A尺寸系列，密封面型式有突面和環 連接面。
附帶說明一下，GB/T 13402大直徑法蘭將B16. 47的B系列和A系列混合編制，易產生混淆， 工程設計時不宜釆用。
I 法蘭尺寸
12 法蘭內徑。帶頸平焊法蘭的內徑是根據鋼管外徑并考慮1%左右的外徑偏差，加上適當?shù)?間隙而確定的。本次修訂考慮與HG、GB、SH、ASME標準的鋼管配合使用，帶頸平焊法蘭的內徑 (英制管)對其中四檔作了調整(見表1-8)。其余法蘭尺寸按ASME B16. 5進行了調整，法蘭厚度和 法蘭髙度未包括密封面突臺尺寸。
表1-8
| DN | NPS | 法蘭內徑 (A系列鋼管） HG/T 20592—2009 | 法蘭內徑 (A系列鋼管） HG 20592—1997 |
| 15 | lA | 22. 5 | 22 |
| 125 | 5 | 143. 5 | 141. 5 |
| 300 | 12 | 328 | 327.5 |
| 350 | 14 | 360 | 359.5 |
13 帶頸平焊法蘭、承插焊法蘭和螺紋法蘭的頸部。相同規格的帶頸平焊法蘭、承插焊法蘭和 螺紋法蘭的頸部尺寸完全一致。頸部可以是平行的直筒形或者頸部外側斜度不大于7°的錐形，以 便于鑄造或鍛造。
螺紋法蘭內孔管螺紋的加工應與法蘭孔軸線同心，偏差不應超過5mm/m。Classic螺紋法蘭 在法蘭頸端部倒角，倒角與螺紋軸線約成45°。ClaSS300螺紋法蘭應在法蘭頸端部加工定位孔。
14 帶頸對焊法蘭和對焊環松套法蘭對焊環的頸部厚度。帶頸對焊法蘭的頸部厚度S和對焊 環松套法蘭的對焊環壁厚S —般不應小于鋼管名義厚度，用戶應在訂貨時注明，本標準中僅給出 Classl50?ClaSS300的頸部厚度要求，適用于用戶未提出具體要求的場合。對焊環松套法蘭對焊環 的翻邊厚度A應不小于鋼管最小壁厚(0. 875S)。
15 夾套法蘭。夾套法蘭的外徑、螺栓孔直徑、螺栓尺寸和個數、法蘭厚度以及法蘭密封面尺寸 均按與夾套管(外管)配合的相應法蘭的公稱尺寸確定。夾套法蘭內徑按與內管配合的相應法蘭的
487
內徑尺寸確定。夾套法蘭的壓力額定值按內管承受的公稱壓力確定。
帶頸平焊夾套法蘭的頸部大端尺寸按與夾套管配合的法蘭相應尺寸確定6帶頸對焊夾套法蘭 的頸部大端尺寸按與內管配合的法蘭相應尺寸確定，頸部小端外徑尺寸按與內管配合的法蘭相應尺 寸確定。
夾套法蘭的髙度按與夾套管配合的法蘭相應尺寸確定。
16 孔板法蘭。主要參照ASME B16. 36,按HG/T 20615—2009(Class系列）進行調整。測壓 孔型式、尺寸以及相笑要求按ASME B16. 36規定。測壓孔連接結構按我國相應管件標準要求。
II 法蘭的技術要求
1.0. 法蘭用材料，見PN系列管法蘭部分。
1.1. 法蘭用材料的分組:本次修訂對于法蘭用材料分組進行了較大的調整，參照ASME B16. 5, 按材料的許用應力和屈服強度相同或相近為原則，在一組中所列入的材料強度并不相同，取最小值 為此組的屈服強度基準數值。1. 〇?1.17為碳素鋼和合金鋼材料駔，2.1?2.11為不銹鋼材料組。
JB 4726和JB 4727修訂后提高了 16Mn和16MnD小截面鍛件的抗拉強度，因此，列人1.1材料組中。 Class系列管法蘭和PN系列管法蘭材料分組對照關系見表1-9。
表1-9
| 材料分組 | 材料分組 | ||
| Class系列法蘭 | PN系列法蘭 | Class系列法蘭 | PN系列法蘭 |
| 1.0 | 1C4 | 1.15 | 1C15 |
| 1.1 | 1C1 | 1.17 | 1C9 |
| 1.2 | 1C2 | 2.1 | 2C1 |
| 1.3 | 1C3 | 2.2 | 2C2 |
| 1,4 | 1C4 | 2. 3 | 2C3 |
| 1.9 | 1C9 | 2.4 | 2C4 |
| 1. 10 | 1C10 | 2.5 | 2C5 |
| 1.13 | 1C13 | 2. 11 | 12E0 |
(3)表面粗糙度和尺寸公差。參照ASME B16. 5和ASME B16. 47對未標注要求的法蘭密封面 的表面粗糙度進行了修訂。對加工后法蘭密封面缺陷尺寸進行了規定。突面、凹面/凸面及全平面 密封面是采用加工刀具加工密封面時自然形成的一種鋸齒形同心圓或螺旋齒槽。
管法蘭的尺寸公差參照ASME B16. 5和ASME B16, 47標準進行了修訂。
III 法蘭的壓力-溫度表
法蘭的壓力-溫度表數值是指法蘭在不同的工作溫度下所能承受的最大允許工作壓力，是標準 法蘭選用的重要參數，尤其是對髙溫下使用的法蘭。長期以來，國外積累了大量的資料和使用經驗, 制定了相應的標準管法蘭壓力-溫度等級表。ASME B16. 5中材料設定許用應力8750(psi)為基準， 按公式（1-2)計算不同工作溫度下最大允許工作壓力戶(Class為公稱壓力），而且最大允許工作壓力 夕應不大于按使用經驗確定的最大允許工作壓力P的限定值>c。
戶 = ClassX[(10X 設計許用應力）/8750]<pc (1-2)
P^Pc (1_3)
A：(bar)為最大允許工作壓力 > 的限定值。Class為公稱壓力標識后面的數字，對于公稱壓力為
CUSS150的法蘭，取115代入。法蘭材料許用應力（MPa)取下列最低值：
1.0. 常溫或設定溫度下屈服強度的60%(碳鋼和合金鋼)或者70%(奧氏體不銹鋼）；
1.1. 常溫或設定溫度下抗拉強度25%的1. 25倍；
1.2. 由髙溫長期強度決定的許用應力值。
本次修訂的HG/T 20615—2009《鋼制管法蘭（Class系列）》按照法蘭用材料分組原則，參照按 ASME B16. 5確定材料的壓力-溫度值。
法蘭材料組1. 〇是根據國內低壓法蘭常用材料20號鋼鍛件的力學性能設定的碳鋼組別，亦按 上述原則確定其溫度-壓力額定值。
