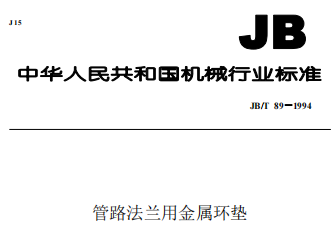

JBT89-1994管路法蘭用金屬環墊
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
1 主題內容與適用范圍
本標準規定了鋼制管法蘭用八角形金屬環墊的型式、尺寸和技術要求。
本標準適用于 JB/T 79、JB/T 82 中規定的公稱壓力 PN 為 6.3，10.0，16.0，20.0 MPa 的環連接面
整體鑄鋼管法蘭和對焊鋼制管法蘭用金屬環墊。
2 引用標準
GB 699
優質碳素結構鋼 技術條件
GB 1220
不銹鋼棒
JB 755
壓力容器鍛件 技術條件
3 墊片的型式和尺寸
金屬環墊的型式和尺寸應符合圖 1 及表 1 的規定。
公稱
通徑
DN
PACHPACHPACHPACH
10 35 8 5.5 13 35 8 5.5 13 35 8 5.5 13 40 8 5.5 13
15 35 8 5.5 13 35 8 5.5 13 35 8 5.5 13 40 8 5.5 13
20 45 8 5.5 13 45 8 5.5 13 45 8 5.5 13 45 8 5.5 13
25 50 8 5.5 13 50 8 5.5 13 50 8 5.5 13 50 8 5.5 13
32 65 8 5.5 13 65 8 5.5 13 65 8 5.5 13 65 8 5.5 13
40 75 8 5.5 13 75 8 5.5 13 75 8 5.5 13 75 8 5.5 13
50 85 11 8 16 85 11 8 16 95 11 8 16 95 11 8 16
65 110 11 8 16 110 11 8 16 110 11 8 16 110 11 8 16
80 115 11 8 16 115 11 8 16 130 11 8 16 160 11 8 16
100 145 11 8 16 145 11 8 16 160 11 8 16 190 11 8 16
125 175 11 8 16 175 11 8 16 190 11 8 16 205 13 9 20
150 205 11 8 16 205 11 8 16 205 13 9 20 240 15.5 10.5 22
（175） 235 11 8 16 235 11 8 16 255 15.5 10.5 22 275 15.5 10.5 22
200 265 11 8 16 265 11 8 16 275 15.5 10.5 22 305 15.5 10.5 22
（225） 280 11 8 16 280 11 8 16 305 15.5 10.5 22 330 15.5 10.5 22
250 320 11 8 16 320 11 8 16 330 15.5 10.5 22 380 21 14 28
300 375 11 8 16 375 11 8 16 380 21 14 28
————
350 420 11 8 16 420 15.5 10.5 22
————————
400 480 11 8 16 480 15.5 10.5 22
————————
450 540 11 8 16
————————————
500 590 13 8 20
————————————
4 技術要求
4. 1 墊片材料及適用溫度范圍應符合表 2 的規定，其他技術要求應符合有關標準的規定。
表 2
材 料 名 稱 標 準 最高工作溫度 ℃
08 或 10 GB 699 450
0Cr13 GB 1220 540
0Cr19Ni9、0Cr17Ni12Mo2 GB 1220 600
4. 2 金屬環墊材料的硬度值應比法蘭材料的硬度值低 30~40 HB，其最大值應不超過表 3 的規定。
表 3
材 料 名 稱 最大硬度值 HB
08 或 10 120
0Cr13 140
0Cr19Ni9 160
0Cr17Ni12Mo2 160
4. 3 金屬環墊的硬度應均勻，在整個圓周測定。對稱四處，硬度的平均值應符合表 3 的規定。
4. 4 金屬環墊應采用鍛件并經適當熱處理和機械加工制成。鍛件應符合 JB 755 的Ⅰ級要求。金屬環
墊不允許拼焊。
4. 5 金屬環墊尺寸的極限偏差應符合表 4 的規定。
表 4 mm
名 稱 極 限 偏 差
節距 P
±0.18
環寬 A
±0.20
環高 H
±0.40
環平面寬度 C
±0.20
角度 23° ±0.5°
圓角半徑 r
±0.40
4. 6 金屬環墊的密封面（八角形墊斜面）不得有劃痕、磕痕、裂紋和疵點，表面粗糙度 Ra為 1.6μm。
4. 7 采用 08 或 10 鋼制成的金屬環墊，檢驗后表面應涂上防銹油。
5 標記和包裝
5. 1 金屬環墊應按規格、材料分別包裝，交貨時應附有產品質量檢驗合格證。
5. 2 每個金屬環墊的外側表面上應標明制造廠商標、公稱壓力、公稱通徑及材料牌號等標志內容。
5. 3 標記示例
公稱通徑 150 mm、公稱壓力 10.0 MPa、材料為 0Cr13 的八角形金屬環墊：
八角墊 150—100 0Cr13 JB/T 89—1994
附加說明：
本標準由機械工業部機械標準化研究所提出。
本標準由機械工業部機械標準化研究所、北京華光密封件廠起草。
本標準主要起草人李俊英、葉寶龍、李新華。
