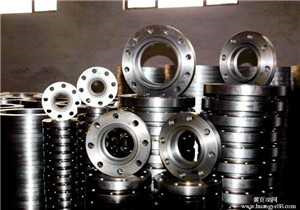

環松套法蘭
用PN標記的,平焊環板式,松套法蘭尺寸
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
-
用PN標記的平焊環板式松套鋼制管法蘭的密封面型式及適用的公稱壓力和公稱 尺寸范圍
適用的公稱壓力和公稱尺寸范圍（GB/T 9121—2010)
|
密封面 型式 |
公稱壓力 | |
| PN 2. 5 PN 6 | PN10 PN 16 PN 25 PN 40 | |
| 突面（RF) | DN 10～DN 600 | |
| 凹凸面（MF) | — | DN 10～DN 600 |
| 榫槽面（TG) | — | DN 10～DN 600 |
| ()形圈面（OSG) | — | DN 10～DN 600 |

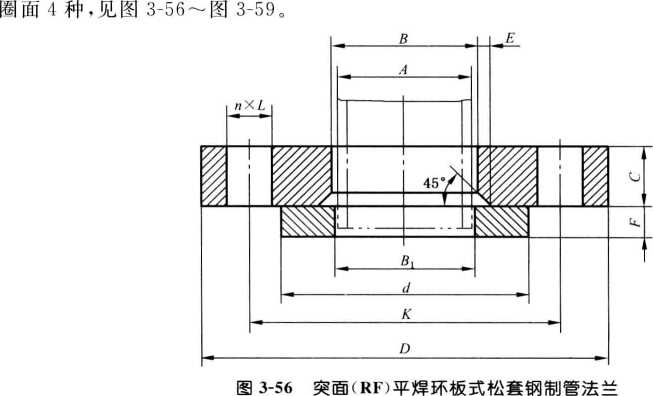

. PN 2. 5、PN 6、PN 10、PN 16、PN 25及PN 40的平焊環板式松套鋼制管法蘭尺寸
用PN標記的法蘭密封面尺寸（GB/T 9121—2010)
用PN標記的法蘭密封面尺寸（GB/T 9121—2010)
| 公稱 | 公稱壓 | 力 |
fz/ mm |
hi |
fJ mm |
W/ mm |
X/ mm |
Y/ |
z/ mm |
尺丨/ mm | |||||
| 尺寸 | PN 2.5 | PN 6 | PN 10 | PN 16 | PN 25 |
> PN 40 |
a | ||||||||
| DN | d! mm | ||||||||||||||
| 10 | 35 | 35 | 40 | 40 | 40 | 40 | 24 | 34 | 35 | 23 | — | ||||
| 15 | 40 | 40 | 45 | 45 | 45 | 45 | 29 | 39 | 40 | 28 | — | ||||
| 20 | 50 | 50 | 58 | 58 | 58 | 58 | 36 | 50 | 51 | 35 | |||||
| 25 | 60 | 60 | 68 | 68 | 68 | 68 | 43 | 57 | 58 | 42 | |||||
| 32 | 70 | 70 | 78 | 78 | 78 | 78 | 4.5 | 4.0 | 2.0 | 51 | 65 | 66 | 50 | 2. 5 | |
| 40 | 80 | 80 | 88 | 88 | 88 | 88 | 61 | 75 | 76 | 60 | 41° | ||||
| 50 | 90 | 90 | 102 | 102 | 102 | 102 | 73 | 87 | 88 | 72 | |||||
| 65 | 110 | 110 | 122 | 122 | 122 | 122 | 95 | 109 | 110 | 94 | |||||
| 80 | 128 | 128 | 138 | 138 | 138 | 138 | 106 | 120 | 121 | 105 | |||||
| 100 | 148 | 148 | 158 | 158 | 162 | 162 | 129 | 149 | 150 | 128 | |||||
| 125 | 178 | 178 | 188 | 188 | 188 | 188 | 155 | 175 | 176 | 154 | |||||
| 150 | 202 | 202 | 212 | 212 | 218 | 218 | 183 | 203 | 204 | 182 | 32° | ||||
| (175)" | — | 232 | 242 | 242 | — | — | 5. 0 | 4. 5 | 2. 5 | — | — | — | — | o | |
| 200 | 258 | 258 | 268 | 268 | 278 | 285 | 239 | 259 | 260 | 238 | |||||
| (225)" | — | 282 | 295 | 295 | — | — | — | — | — | — | |||||
PN 2. 5平焊環板式松套鋼制管法蘭尺寸（GB/T 9121—2010)
|
公稱 尺寸 DN |
法蘭焊端外徑 (鋼管外徑） A/mm | 連接尺寸 |
法蘭 厚度 C/ mm |
法蘭內徑 | 平焊環 | ||||||||||
|
法蘭 外徑 D/ mm |
螺栓孔 中心圓 直徑 K/mm |
螺栓孔 直徑 L/mm | 螺栓 | ||||||||||||
| B/mm |
E/ mm |
外徑 d/ mm |
內徑玖/ mm |
厚度 F/ mm |
|||||||||||
|
數量 «/個 |
螺紋 規格 |
||||||||||||||
|
系列 I |
系列 II |
系列 I |
系列 n |
系列 I |
系列 11 |
||||||||||
| 10 | 17. 2 | 14 | 75 | 50 | 11 | 4 | M10 | 12 | 21 | 18 | 3 | 35 | 18. 0 | 15 | 10 |
| 15 | 21. 3 | 18 | 80 | 55 | 11 | 4 | M10 | 12 | 25 | 22 | 3 | 40 | 22. 0 | 19 | 10 |
| 20 | 26.9 | 25 | 90 | 65 | 11 | 4 | M10 | 14 | 31 | 29 | 4 | 50 | 27. 5 | 26 | 10 |
| 25 | 33. 7 | 32 | 100 | 75 | 11 | 4 | M10 | 14 | 38 | 36 | 4 | 60 | 34. 5 | 33 | 10 |
| 32 | 42.4 | 38 | 120 | 90 | 14 | 4 | M12 | 16 | 46 | 42 | 5 | 70 | 43. 5 | 39 | 10 |
| 40 | 48. 3 | 45 | 130 | 100 | 14 | 4 | M12 | 16 | 53 | 50 | 5 | 80 | 49. 5 | 46 | 10 |
| 50 | 60. 3 | 57 | 140 | 110 | 14 | 4 | M12 | 16 | 65 | 62 | 5 | 90 | 61.5 | 59 | 12 |
| 65 | 76. 1 | 76 | 160 | 130 | 14 | 4 | M12 | 16 | 81 | 81 | 6 | 110 | 77. 5 | 78 | 12 |
| 80 | 88. 9 | 89 | 190 | 150 | 18 | 4 | M16 | 18 | 94 | 94 | 6 | 128 | 90. 5 | 91 | 12 |
| 100 | 114. 3 | 108 | 210 | 170 | 18 | 4 | M16 | 18 | 120 | 114 | 6 | 148 | 116. 0 | 110 | 14 |
| 125 | 139. 7 | 133 | 240 | 200 | 18 | 8 | M16 | 20 | 145 | 139 | 6 | 178 | 141. 5 | 135 | 14 |
| 150 | 168. 3 | 159 | 265 | 225 | 18 | 8 | M16 | 20 | 174 | 165 | 6 | 202 | 170.5 | 161 | 14 |
| 200 | 219. 1 | 219 | 320 | 280 | 18 | 8 | M16 | 22 | 226 | 226 | 6 | 258 | 221. 5 | 222 | 16 |
| 250 | 273.0 | 273 | 375 | 335 | 18 | 12 | M16 | 24 | 281 | 281 | 8 | 312 | 276. 5 | 276 | 18 |
| 300 | 323. 9 | 325 | 440 | 395 | 22 | 12 | M20 | 24 | 333 | 334 | 8 | 365 | 327. 5 | 328 | 18 |
| 350 | 355. 6 | 377 | 490 | 445 | 22 | 12 | M20 | 26 | 365 | 386 | 8 | 415 | 359. 5 | 381 | 18 |
PN 10平焊環板式松套鋼制管法蘭尺寸（GB/T 9121 — 2010)
|
公稱 尺寸 DN |
法蘭焊端外徑 (鋼管外徑） A/mm | 連接尺寸 |
法蘭 厚度 C/ mm |
法蘭內徑 | 平焊環 | ||||||||||
|
法蘭 外徑 D/ mm |
螺栓孔 中心圓 直徑 K/mm |
螺栓孔 直徑 L/mm |
螺栓 | ||||||||||||
| B/mm |
E/ mm |
外徑 d/ mm |
內徑B| /mm | 厚度 F/mm | |||||||||||
|
數量 "/個 |
螺紋 規格 |
||||||||||||||
|
系列 I |
系列 n |
系列 I |
系列 D |
系列 I |
系列 n |
||||||||||
| 10 | 17. 2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 21 | 18 | 3 | 40 | 18.0 | 15 | 12 |
| 15 | 21. 3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 25 | 22 | 3 | 45 | 22.0 | 19 | 12 |
| 20 | 26. 9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 31 | 29 | 4 | 58 | 27. 5 | 26 | 14 |
| 25 | 33. 7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 38 | 36 | 4 | 68 | 34.5 | 33 | 14 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 47 | 42 | 5 | 78 | 43.5 | 39 | 14 |
| 40 | 48. 3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 53 | 50 | 5 | 88 | 49. 5 | 46 | 14 |
| 50 | 60. 3 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 65 | 62 | 5 | 102 | 61. 5 | 59 | 16 |
| 65 | 76. 1 | 76 | 185 | 145 | 18 | 81) | M16 | 20 | 81 | 81 | 6 | 122 | 77.5 | 78 | 16 |
| 80 | 88. 9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 94 | 94 | 6 | 138 | 90. 5 | 91 | 16 |
| 100 | 114. 3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 120 | 114 | 6 | 158 | 116. 0 | 110 | 18 |
| 125 | 139. 7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 145 | 139 | 6 | 188 | 141. 5 | 135 | 18 |
| 150 | 168. 3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 174 | 165 | 6 | 212 | 170. 5 | 161 | 20 |
| 〔175 產 | 193. 7 | — | 315 | 270 | 22 | 8 | M20 | 24 | 200 | — | 6 | 242 | 196.0 | — | 20 |
| 200 | 219. 1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 226 | 226 | 6 | 268 | 221.5 | 222 | 20 |
| (225)2> | 245 | — | 370 | 325 | 22 | 8 | M20 | 25 | 252 | — | 6 | 295 | 247. 5 | — | 21 |
| 250 | 273. 0 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 281 | 281 | 8 | 320 | 276. 5 | 276 | 22 |
| 300 | 323. 9 | 325 | 445 | 400 | 22 | 12 | M20 | 26 | 333 | 334 | 8 | 370 | 327. 5 | 328 | 22 |
標記示例
公稱尺寸DN 250、公稱壓力PN 16、突面（RF)平焊環板式松套鋼制管法蘭（PL/C)、配 用米制管（系列丨丨）、材料為Q235A，其標記為：
法蘭 DN 250-PN 16 PL/C RF H Q235A GB/T 9121 公稱尺寸DN 400、公稱壓力PN 40、凹凸面（MF)平焊環板式松套鋼制管法蘭（PL/C)、 配用英制管（系列I )、材料為〇6Crl9NilO,其標記為：
法蘭 DN 400-PN 40 PL/C MF I 06Crl9Nil0 GB/T 9121
公稱尺寸DN 250、公稱壓力PN 16、突面（RF)平焊環板式松套鋼制管法蘭（PL/C)、配 用米制管（系列丨丨）、材料為Q235A，其標記為：
法蘭 DN 250-PN 16 PL/C RF H Q235A GB/T 9121 公稱尺寸DN 400、公稱壓力PN 40、凹凸面（MF)平焊環板式松套鋼制管法蘭（PL/C)、 配用英制管（系列I )、材料為〇6Crl9NilO,其標記為：
法蘭 DN 400-PN 40 PL/C MF I 06Crl9Nil0 GB/T 9121
