PN標記的板式平焊鋼制管法蘭的型式包括平面和突面兩種，
PN 2. 5、PN 6、PN 10、PN 16、PN 25、PN 40、PN 63 及 PN 100 的板式平焊鋼制管法 蘭尺寸

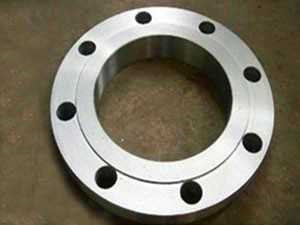

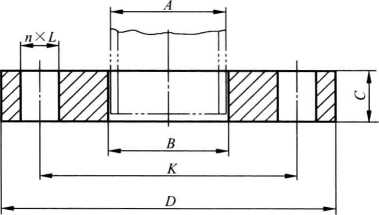

板式平焊鋼制管法蘭

公稱 尺寸	鋼管外徑 A/mm			連	接尺	寸		法蘭 厚度			法^內徑
			法蘭	螺栓孔 中心圓 直徑	螺栓孔	螺	栓		密封面		B/mm
DN			外徑		直徑	數量	螺紋	C/mm
	系列I	系列11	D/mm	K/mm	L/mm	«/個	規格		d/mm	/i/mm	系列I	系列n
10	17. 2	14	75	50	11	4	M10	12	35	2	18.0	15
15	21. 3	18	80	55	11	4	M10	12	40	2	22.0	19
20	26. 9	25	90	65	11	4	M10	14	50	2	27. 5	26
25	33. 7	32	100	75	11	4	M10	14	60	2	34. 5	33
32	42. 4	38	120	90	14	4	M12	16	70	2	43.5	39
40	48. 3	45	130	100	14	4	M12	16	80	3	49. 5	46
50	60. 3	57	140	110	14	4	M12	16	90	3	61. 5	59
65	76. 1	76	160	130	14	4	M12	16	110	3	77. 5	78
80	88. 9	89	190	150	18	4	M16	18	128	3	90. 5	91
100	114.3	108	210	170	18	4	M16	18	148	3	116.0	110
125	139. 7	133	240	200	18	8	M16	20	178	3	141. 5	135
150	168. 3	159	265	225	18	8	M16	20	202	3	170. 5	161
〔175)"	193. 7	—	295	255	18	8	M16	22	232	3	196	—
200	219. 1	219	320	280	18	8	M16	22	258	3	221. 5	222
〔225)"	245	—	345	305	18	8	M16	22	282	3	248	—
250	273.0	273	375	335	18	12	M16	24	312	3	276.5	276
300	323. 9	325	440	395	22	12	M20	24	365	4	327.5	328
350	355. 6	377	490	445	22	12	M20	26	415	4	359. 5	380
400	406. 4	426	540	495	22	16	M20	28	465	4	411.0	430
450	457.0	480	595	550	22	16	M20	30	520	4	462.0	484
500	508.0	530	645	600	22	20	M20	30	570	4	513. 5	534
600	610.0	630	755	705	26	20	M24	32	670	5	616. 5	634
700	711.0	720	860	810	26	24	M24	40	775	5	715	724
800	813.0	820	975	920	30	24	M27	44	880	5	817	824
900	914. 0	920	1 075	1 020	30	24	M27	48	980	5	918	924
1 000	1 016	1 020	1 175	1 120	30	28	M27	52	1 080	5	1 020	1 024
1 200	1 219	1 220	1 405	1 340	33	32	M30	60	1 295	5	1 223	1 224
1 400	1 422	1 420	1 630	1 560	36	36	M33	72(68)	1 510	5	1 426	1 424
1 600	1 626	1 620	1 830	1 760	36	40	M33	80(76)2)	1 710	5	1 630	1 624
1 800	1 829	1 820	2 045	1 970	39	44	M3 6	88(84 )2>	1 920	5	1 833	1 824
2 000	2 032	2 020	2 265	2 180	42	48	M39	96(92)2)	2 125	5	2 036	2 024



1) 對于鑄鐵法蘭和銅合金法蘭，該規格的法蘭可能是4個螺拴孔的，因此，當制造廠和用戶協商同 意后，與鑄鐵法蘭和銅合金法蘭配對使用的鋼制法蘭可以采用4個螺栓孔。
2) 帶括號尺寸不推薦使用，并且僅適用于船用法蘭。
3) 用戶可以根據計算確定法蘭厚度。

標記示例
公稱尺寸DN 600、公稱壓力PN 16、平面（FF)板式平焊鋼制管法蘭（PL)、配用米制管 (系列丨丨）、材料為Q235A，其標記為：
法蘭 DN 600-PN16 PL FF[] Q235A GB/T9119
公稱尺寸DN 150、公稱壓力PN 100、突面（RF)板式平焊鋼制管法蘭（PL)、配用英制管 (系列I )、材料為〇6Crl9NilO,其標記為：
法蘭 DN 150-PN 100 PL RF 06Crl9Nil0 GB/T 9119
