1 范圍

本標準規定了壓力容器法蘭的分類、規格，法蘭、螺柱、螺母的材料及與墊片的匹配，各級溫度下的最大允許工作壓力,技術要求以及標記。



本標準適用于公稱壓力0.25?6.40MPa，工作溫度-70?450℃的碳鋼、低合金鋼制壓力容器法蘭。



2 引用標準



下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

GB 150—1998 鋼制壓力容器

GB/T 539—1995 耐油石棉橡膠板

GB/T 699—1999 優質碳素結構鋼

GB/T 700—1988 碳素結構鋼

GB/T 1801-1999 極限與配合  公差帶和配合的選擇

GB/T 1804—992 一般公差線性尺寸的未注公差

GB/T 3077—1999 合金結構鋼

GB/T 3098.2—1982 緊固件機械性能螺母

GB/T 3274—1988 碳素結構鋼和低合金結構鋼熱軋厚鋼板和鋼帶

GB/T 3985—1995 石棉橡膠板

GB/T 5779.2—1986 緊固件表面缺陷 螺母 一般要求

GB 6654—1996 壓力容器用鋼板

JB/T 4701—2000 甲型平焊法蘭

JB/T 4702—2000 乙型平焊法蘭

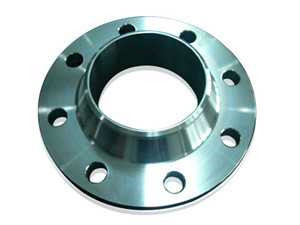

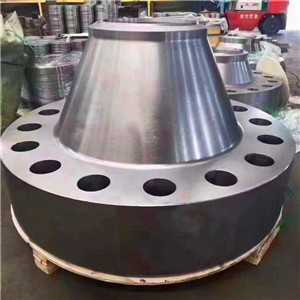

JB/T 4703—2000 長頸對焊法蘭

JB/T 4704—2000 非金屬軟墊片

JB/T 4705—2000 纏繞墊片

JB/T 4706—2000 金屬包墊片

JB/T 4707—2000 等長雙頭螺柱

JB 4726-2000 壓力容器用碳素鋼和低合金鋼鍛件

JB 4727-2000 低溫壓力容器用碳素鋼和低合金鋼鍛件

JB 4730—1994壓力容器無損檢測



3 選用原則與標準適應的腐蝕裕量



3.1 壓力容器法蘭宜優先采用本標準法蘭,按本標準選用的法蘭可免除GB 150的有關計算。



3.2 本標準中乙型法蘭的適用腐蝕裕量為不大于2mm，當腐蝕裕量超過2mm但不大于3mm時，應加厚短節厚度2mm。長頸對焊法蘭的適用腐蝕裕量不大于3mm。



4 法蘭的分類、材料匹配、工作溫度及最大允許工作壓力、結構尺寸



4.1 法蘭分類及系列參數見表1的規定。



4.2 法蘭、墊片、螺柱、螺母材料的匹配



4.2.1 甲型平焊法蘭、乙型平焊法蘭和長頸對焊法蘭(以下簡稱甲型、乙型、長頸法蘭)、 墊片、螺柱、螺母材料的匹配及工作溫度范圍應符合表2的規定。



4.2.2 螺柱的硬度(布氏硬度，HB)應比螺母髙20?30，相同強度級別的材料可以通過不同的熱處理狀態實現。



4.3 法蘭的工作溫度及最大允許工作壓力、結構尺寸



4.3.1 甲型法蘭的工作溫度為高于-20?300℃，乙型法蘭的工作溫度為高于-20?350℃，其最大允許工作壓力見表6的規定，結構尺寸分別按JB/T 4701、JB/T 4702的規定。 襯環乙型法蘭的使用溫度由設計者根據情況決定。



4.3.2 長頸法蘭的工作溫度為-70?450℃，其最大允許工作壓力見表7的規定，結構尺寸按JB/T 4703的規定。襯環法蘭的使用溫度由設計者根據情況決定。



4.3.3 選用標準法蘭時，所選取法蘭工作溫度應不低于該法蘭在使用條件下的設計溫度;法蘭最大允許工作壓力應不小于該法蘭在使用條件下的計算壓力。當法蘭承受軸向拉力或彎矩時，應另行考慮其作用。

4.4 墊片



墊片按JB/T 4704、JB/T4705、JB/T 4706的規定。



4.5 螺柱、螺母



螺柱按JB/T 4707的規定。



螺母按GB/T3098.2、GB/T3077、GB/T5779.2 的規定。



5 代號、標記及標記示例



5.1 代號



法蘭類型代號應符合表8的規定。

密封面型式代號應符合表9的規定。
