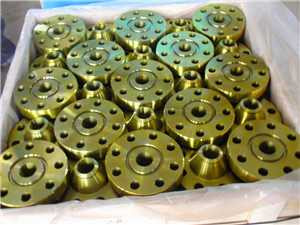

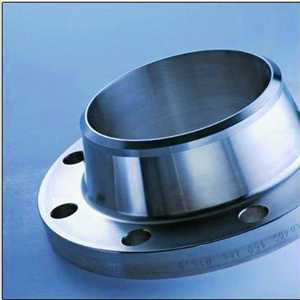

法蘭是英文Flange的譯音，是指在管道的一端焊接或其他方式裝上 一個盤子，這個盤子上一般有均勻的周向孑L．【H來裝螺栓，從而壓緊在兩 法蘭問的密封墊形成壓辦真空管道密封。法蘭在管道工程中最為常見， 通常都是成對使用的。主要用于管道的連接。水泵、閥門在與管道連接 時。這些器材設備的端部制成相對應的法蘭形狀，也稱為法蘭連接。凡在 兩個平面的周邊使用螺栓連接同時封閉的連接零件，一般都稱為“法 蘭”，如通風管道的連接，這一類零件可以稱為“法蘭類零件”。但如果這 種連接只是一個設備的局部，如法蘭和水泵的連接，就不能把水泵稱為 “法蘭類零件”

法蘭主要的用途為：連接管路并保持管路密封性能、便于某段管路 的更換、便于拆開檢查管路情況、便于某段管路的封閉等。一般來說，連 接法蘭盤時，低壓管道可以使用絲接法蘭，4婦以上壓力的使用焊接法 蘭。不同壓力的法蘭有不同的厚度，使用不同的螺栓。

(1)國家標準標志。法蘭應按公稱通徑、公稱壓力、密封面形式代號、 配用的鋼管系列代號(配用米制管代號為“系列2”，配用英制管不標志) 和標準編號進行標志。



(2)tJL械部標準標志。機械部標準默認管子外徑為系列2，焊接法蘭 一般可分為A型凸面、B型凹面、C型榫面、D型槽面等幾類。

(3)化工部標準標志。法蘭應按下列規定標志：第一，標準號，各種類 型管法蘭均以本標準的標準號統一標志，如HG 20592。第二，法蘭類型 代號按國標的規定，當螺紋法蘭按GBrr 7306規定的錐管螺紋時，標志 為“rrh(Rc)”或“Th(Rp)”；螺紋法蘭按GBfF 12716規定的錐管螺紋時，標 志為“Th(NPrr)”；螺紋法蘭如未標志螺紋代號，則為Rp(GB／T 7306．1)。 第三，法蘭公稱通徑DN(mm)與適用鋼管外徑系列，如整體法蘭、法蘭 蓋，襯里法蘭蓋、螺紋法蘭等適用鋼管外徑系列的標志可省略；適用于國 際通用系列鋼管(俗稱英制管)的法蘭，標志“DN(A)”；適用于國內沿用 系列鋼管(俗稱公制管)的法蘭，標志為“DN(B)”。第四，法蘭公稱壓力 PN。單位MPa。第五，密封面形式代號按國標的規定，突面法蘭如車制密 紋水線．則標志為“RF(A)”。第六，應有向用戶提供的鋼管壁厚，如帶頸 對焊法蘭、對焊環松套法蘭應標志鋼管壁厚。第七，材料牌號。第八，其 他，如采用與本標準系列規定不一致的要求或附加要求等。

法蘭連接通常是由一組法蘭片、法蘭密封墊片、螺栓、螺母等共同組 成。因此它的設汁分為法蘭密封墊片設計、螺栓設計和法蘭本體設計3 個部分。在實際應用中，壓力容器由于連接件或被連接件的強度破壞所 引起法蘭密封失效是很少見的，較多的是因?yàn)槊芊獠缓枚孤?。故法蘭 連接設計巾主要解決的問題是防止介質泄漏。



法蘭密封的原理是：法蘭在螺栓預緊力的作用下，把處于密封面之 問的墊片壓緊。施加于單位面積上的壓力(壓緊應力)必須達到一定的數 值才能使墊片變形而被壓實，密封面上南機械加工形成的微隙被填滿， 形成初始密封條件。所需的這個壓緊應力叫墊片密封比壓力，以Y表示， 單位為MPa。密封比壓力主要決定于墊片材質．當墊片材質確定后．墊片 越寬，為保證應有的比壓力．墊片所需的預緊力就越大，從而螺栓和法蘭的尺寸也要求越大，所以法蘭連接中墊片不應過寬，更不應該把整個法 蘭面都鋪滿墊片。當設備或管道在工作狀態時。介質內壓形成的軸向力 使螺栓被拉伸，法蘭密封面沿著彼此分離的方向移動，降低了密封面與 墊片之間的壓緊應力。如果墊片具有足夠的回彈能力，使壓縮變形的回 復能補償螺栓和密封面的變形，而使預緊密封比壓值至少降到不小于某 一值(這個比壓值稱為工作密封比壓)．則法蘭密封面之間能夠保持良好 的密封狀態。相反，墊片的回彈力不足，預緊密封比壓下降到工作密封比 壓以下，甚至密封處重新ffj現縫隙，則此密封失效。因此，為了實現法蘭 連接處的密封，必須使密封組合件各部分的變形與操作條件下的密封條 件相適應，即使密封元件在操作壓力作用下，仍然保持一定的殘余壓緊 力。為此，螺栓和法蘭都必須具有足夠大的強度和剛度，使螺栓在容器內 壓形成的軸向力作用下不發生過大的變形。
