不同類型的管件由于其結構上的不同，對幾何 尺寸項目的要求既有不同項，也有共同項；其不同項例如對彎頭必須規定其彎曲半徑，對模壓拔制三通 必須規定其主、支管之間的過渡區圓弧半徑，對大小 頭必須規定其大小端之間的長度。其共同項是不論 哪種類型管件均對端部外徑／內徑和圓度及壁厚偏 差作了規定，這些共同項的幾何尺寸偏差將直接影 響到管件自身的質量，例如壁厚偏差關系到管件的 強度即在內／外壓下的安全可靠性，而且還影響到管 件和與之相對接的工藝管道組焊的質量，例如外徑／ 內徑和圓度。

管件的幾何尺寸除了端部外徑／內徑、圓度、壁 厚外，還有端部垂直度、彎頭的端部中心偏移等，我 們認為直接影響管件質量和管件與工藝管道組焊質 量的還是前三項，因此這里著重對管件標準中關于 這三項幾何尺寸的極限偏差進行分析。

管件標準對管件幾何尺寸的極限偏差，主要是 端部外徑／內徑、圓度、壁厚都作了明確規定。



由于管件和鋼管端部均存在和與之相對接件的 組焊質量問題，因此標準中不僅對端部外徑／內徑及 圓度的極限偏差有規定，而且對該項目的要求比對其 它項目的極限偏差要嚴格得多；在工藝站場或閥室中 管件一般和與之對接的零部件是鋼管，二者在端部的 幾何尺寸極限偏差直接影響到組焊質量，因此有必 要對其進行比較分析。

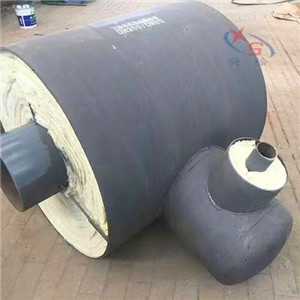

在管件標準幾何尺寸極限偏差的規定中，應 對三通的支管伸出高度，支管與主管間圓弧過渡區 的圓弧半徑、三通壁厚特別予以重視，這是因?yàn)槿?的支管伸出高度直接影響到支管端部坡口形式和尺 寸是否能符合要求，對其組焊質量有直接影響；三通 過渡區的圓弧半徑特別是內轉角半徑直接影響到該 部位的應力集中，一般管件標準中對此無規定，應按 ASME B31．8的規定執行，三通的應力分布中應力 最大的部位是在過渡區的內轉角處和三通外壁腹部 處u1I，因此對三通壁厚的檢驗應特別重視該二部位 的壁厚值是否符合要求。



項目是多種的，但最主要的是其外徑／內徑與圓度， 這兩個幾何尺寸項目既有區別又有相關聯系，圓度 應是在管件或鋼管端部外徑／內徑偏差符合標準規 定的前提下進行檢測合格，即是說對管件或鋼管應 先檢測其外穢內徑合格后，再檢測其圓度，如果僅 檢測圓度合格，很可能出現因外徑／內徑不符合標準 規定而導致其判廢的情況，例如在杭甬線輸氣管道 工程某站場用0813×16mm的90。彎頭，其端部圓 度測量數據為最大外徑0830 mill，最小外徑0820 lnln，圓度為10 mm，按GB 12459—2005規定圓度極 限偏差≤11．2 l'nln，是合格的，但實際外徑0830 mm 比標準規定外徑偏差0819．4超過10．6 mm，顯然是 超標了，如果與執行GB／T 9711．2標準的0813的 鋼管相對接，則彎頭與管端最大外徑為0815直管 的對口錯邊量達到7．5 mm，彎頭與直管可對焊的壁 厚僅8．5 nlm，在焊接接頭處強度上肯定是不安全 的，因此對該彎頭予以判廢。

之所以在規定了管件或鋼管端部外徑／內徑極 限偏差外，還要規定圓度極限偏差，是因?yàn)閳A度偏差 對其影響有兩個方面： a．增大管件或鋼管的附加彎矩和附加彎曲應 力，例如對于內壓下運行的彎頭，當其在內壓作用 下，由于其橫截面有變圓的趨向(因?yàn)閳A度的存在， 其截面為橢圓形)，在外弧側外表面或中性面內表 面產生附加彎矩，該附加彎矩產生的附加彎曲應力 和內壓作用的薄膜拉應力的合應力有可能導致彎頭 在兩處中一處發生破壞，因此必須對圓度的極限偏 差值加以限制； b．管件與鋼管端部組裝焊接的錯邊量加大。導 致環向焊接接頭的壁厚不均勻，有的位置可能出現 壁厚不滿足強度計算的要求，而存在不安全的隱患， 上例中的0813×16彎頭即是一個對12錯邊量超標 的典型例子。 因此，標準規定端部圓度極限偏差的作用主要 是對管件或鋼管自身在內壓下的附加彎曲應力予以 限制，并對相互間組焊時對口錯邊量予以限制，總的 來說都是保證其強度上的安全可靠性。
