法蘭的術語
更新時間??2021-05-15 19:13 閱讀
一、法蘭術語包括法蘭基本術語、法蘭密封結構術語及法蘭密封結構設計術語3部分。
| 序號 | 術語 | 定 義 |
| 1 | 法蘭 | 墊片連接總成的基礎部件，帶有堅固的向心伸出凸緣，目的是把兩件或多件過程 裝置連接起來 |
| 2 | 平面法蘭 | 整個耦合面為平面或全平面的法蘭 |
| 3 | 突面法蘭 | 法蘭的接合面凸出了一部分，該法蘭是以它的邊緣連接部分發生接觸，而它的表 面不在螺栓圓周處與其他部件接觸。正規情況下，墊片的遮蓋部分伸出到螺栓的 內側 |
| 4 | 凹凸面法蘭 | 又稱插口法蘭（也即所謂的陰陽面法蘭），它夾持半封閉的墊片。陰法蘭的深度 等于或略大于陽法蘭的高度，以避免墊片被壓縮時兩片法蘭發生直接接觸的可 能性 |
| 5 | 榫槽面法蘭 | 法蘭密封面采用榫槽配合，可將墊片封閉起來。槽面深度等于或略大于#面高 度。通常密封墊片與法蘭凸榫同寬。這種法蘭結構對墊片施加的密封壓力很高 |
| 6 |
環連接面 法蘭 |
該類型為環形接頭法蘭（也稱作API環）。兩片法蘭上都加工有溝槽，它所裝的 密封墊片一般用硬金屬制造 |
二、法蘭密封結構術語
(1) 突面或平面法蘭密封

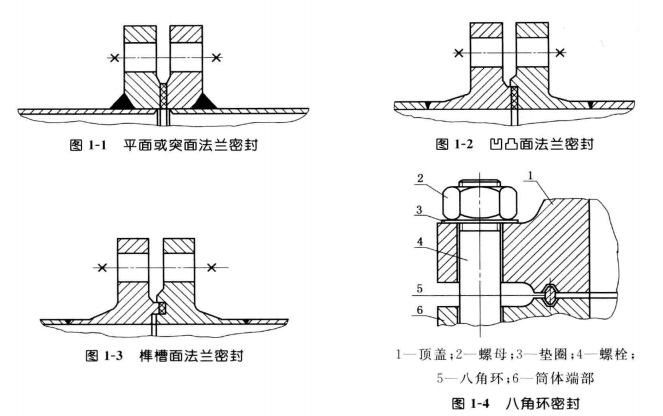

法蘭密封面為突面或平面的密封結構，見圖1-1。
(2) 凹凸面法蘭密封
法蘭密封面為凹凸面的密封結構，見圖1-2。
(3) 榫槽面法蘭密封
法蘭密封面為榫槽面的密封結構，見圖1-3。
(4) 八角環密封
螺栓連接，八角環靠螺栓力預緊，并受介質壓力的作用而自緊密封的密封結構，見
圖 1-4。
三、法蘭或墊片密封結構設計術語
(1) 突面或平面法蘭密封
法蘭密封面為突面或平面的密封結構，見圖1-1。
(2) 凹凸面法蘭密封
法蘭密封面為凹凸面的密封結構，見圖1-2。
(3) 榫槽面法蘭密封
法蘭密封面為榫槽面的密封結構，見圖1-3。
(4) 八角環密封
螺栓連接，八角環靠螺栓力預緊，并受介質壓力的作用而自緊密封的密封結構，見
圖 1-4。
三、法蘭或墊片密封結構設計術語
| 序號 | 術 語 | 定 義 |
| 1 | 預緊密封比壓b) | 安裝時，預緊螺栓達到密封狀態墊片所承受的壓應力 |
| 2 | 操作密封比壓 | 操作時，介質壓力抵消了螺栓載荷作用于墊片上的部分應力后，還能保持 密封的墊片上的壓應力。它是墊片系數與介質壓力的乘積 |
| 3 | 墊片系數（w) | 操作密封比壓與被密封介質壓力之比 |
| 4 | 螺栓操作載荷 | 操作時•保持密封使螺栓承受的載荷。它是介質壓力載荷與保持密封所 需墊片壓緊力之和 |
| 5 | 螺栓預緊載荷 | 安裝時，螺栓為壓緊墊片使之密封而承受的載荷。此時墊片上的壓應力 必須達到墊片的預緊密封比壓 |
| 6 | 自緊載荷 | 介質壓力產生的自緊力 |
| 7 | 回彈力 | 密封作為抵抗外力作用而產生的恢復原形的力 |
| 8 | 墊片幾何寬度 | 墊片外直徑與內直徑之差的一半 |
| 9 | 墊片接觸寬度 | 與法蘭配合面可能接觸的寬度，它隨配合面的形狀不同而不同 |
| 10 | 墊片基本密封寬度 | 根據墊片接觸寬度計算的用于確定墊片有效密封寬度的墊片寬度 |
| 11 | 墊片有效密封寬度 | 考慮到法蘭偏轉的影響，設計時根據墊片基本密封寬度按均方根計算的 墊片寬度 |
