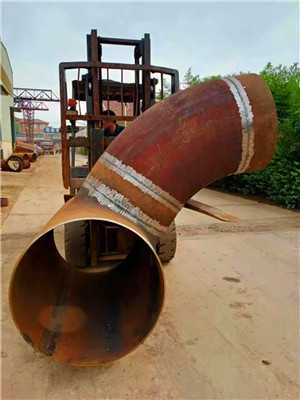

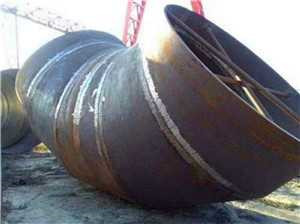

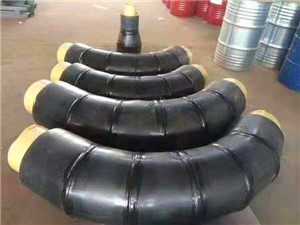

大管徑多節彎頭
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
-
在化工管道施工中，對于管道直徑較小的 (直徑小于1200mm)多節彎頭(蝦米腰彎頭)，采 用常規方法下料比較容易實現施工精度的準確控 制，同時壁厚對彎頭制作影響較小；但在管道直 徑較大的埋地管多節彎頭(如直徑2800mm)制 作中，采用常規下料方法對于保證施工精度就很 困難，此外，由于壁厚的影響在大管徑多節彎頭 制作中也很容易出現勾頭，因此，對大管徑多節 彎頭結合實際進行制作方法的改進，減小及消除 影響施工精度的因素，對于管道工程施工具有積 極的意義：
多節彎頭常規下料步驟一般如下．(以一節為 例，其余方法相同) 2．1．1先按實際尺寸畫出彎頭側面投影，包括接 縫線。 2．1．2接線把每一個封閉線框圖形分割成獨立 的圖形。 2．1．3取一個圖樣，(將中心線垂直的設置)畫 在另一張紙上，沿圖樣高度畫兩條上下平行的橫 線，并與中心線垂直，長度正好是圖樣直徑的圓 周長。 2．1．4將圖樣垂直方向作等分，并作好標記，然 后將這些等分線垂直的畫到剛才畫的展開的長方 一36一 形內。 2．1．5將圖樣上斜線沿水平方向作等分。并平 行的拉到展開的圖樣上，并對應相應的點。把展 開樣上得到的交點圓滑連接，就是展開的曲線。等 分作的越密，曲線越準。
多節彎頭常規下料步驟一般如下．(以一節為 例，其余方法相同) 2．1．1先按實際尺寸畫出彎頭側面投影，包括接 縫線。 2．1．2接線把每一個封閉線框圖形分割成獨立 的圖形。 2．1．3取一個圖樣，(將中心線垂直的設置)畫 在另一張紙上，沿圖樣高度畫兩條上下平行的橫 線，并與中心線垂直，長度正好是圖樣直徑的圓 周長。 2．1．4將圖樣垂直方向作等分，并作好標記，然 后將這些等分線垂直的畫到剛才畫的展開的長方 一36一 形內。 2．1．5將圖樣上斜線沿水平方向作等分。并平 行的拉到展開的圖樣上，并對應相應的點。把展 開樣上得到的交點圓滑連接，就是展開的曲線。等 分作的越密，曲線越準。
現在計算機軟件中有很多種制圖軟件具有計 算功能，采用制圖軟件繪制圖形具備良好的便于 計算和提高效率。本文采用的是利用國產電子圖 板CAXA制圖軟件進行計算下料，而不考慮使用 展開放樣制作樣板的常規方法，以提高制作精度。 首先在國產電子圖板CAXA軟件界面上做模 擬放樣并等分圓周，并利用軟件自帶計算功能計 算出各等分點處素線的長度(精度可達0．01mm)， 然后將卷管按同樣的份數等份，劃出素線(隨時檢查，保證準確)，在素線上用計算出的素線長截 取線段，連接端點即可畫出切割線。為提高計算 效率，消除累計誤差，可以將每條素線所有截點 的位置全部算出(使用excel表格進行計算)，一 次畫出。做法示意見圖1。 這種方法通過對各截點的計算機準確計算， 大幅度降低了樣板制作過程中的人為誤差因素， 展開計算的數據比實物放樣準確性得到較大提高， 而且因經過的工序少，減少了誤差累計，更能保 證下料的精度。
采用本文中所使用的計算機軟件輔助下料計 算和壁厚校正處理方法，通過對管道施工中大管 徑埋地管多節彎頭的劃線、切割、開坡IEI、組對 等實際制作，取得了理想的效果，檢查結果偏差 均小于O．I。，省時省料，且操作簡單，大大提高 了工作效率。
