補償器又稱膨脹節，在管道采用補償器可以在承受系統壓力的同時，吸收因溫差引起的熱膨脹，這種設備在冶金裝置、煉油設備、化 工設計，火電廠或核電站，供熱和制冷系統，以及低溫設備中獲得了成功的應用。用以補償管道長度變化長生的應力的補償方式可以分為自然補償和 補償器補償，其中補償器可分為方形補償器，波紋管補償器，套筒補償器以及球型補償器等，本文主要介紹各種補償器的優缺點及適用條件。
補償器是指在儀器中用于補償相位差、光程差、偏振差、光強度 或機械位移等變量的部件。 在暖通設計的范圍內，由于工作介質及環境溫度的變化導致管道 長度發生變化，并產生拉（壓）應力。當超過管道本身的抗拉強度時， 會使管道變形或破壞。為此，在管道局部架空地段應設置補償器，即 膨脹器，使由溫度變化而引起管道長度的伸縮加以調節得到補償。 通常情況下，管道的變形產生位移可以由管道自己一定程度內的 變形得到補償，即所謂的自然補償；當管道變形比較大管道自身不能 在安全使用的條件下補償?shù)臅r候，就需要額外設置補償器來補償形變。
1.管道自然補償 通常采用的自然補償器有 L 型和 Z 型兩種型式。其應用場合轉角不 大于 150°時，管道臂長不宜超過 20~25m，彎曲應力不應超過 80MPa。 L 形與 Z 形補償器可以利用管道中的彎頭構成，且便于安裝。在管 道設計中，應充分利用這兩種補償器做補償，然后再考慮采用其它種 類的補償器。自然補償?shù)膬?yōu)點是可以節省補償器，缺點是管道變形時 產生橫向位移。架空管道中自然補償不能滿足要求時才考慮裝設其它 類型的補償器。
2.補償器補償 2.1 方形補償器 方形補償器就是最早常用一種補償器，通常用無縫鋼管煨制或機 制彎頭組合而成，常用有四種構造形式。 方形補償器由于其構造形式，具有以下優點：1、制造簡單，常用 無縫鋼管煨制或機制彎頭組合；2、安裝方便，可以水平安裝，也可以 垂直安裝；3、軸向推力較??；4、補償能力大，嚴密性好，運行可靠、 方便，不需要經常維修，使用期限長，使用壽命等于管道使用年限； 5、不需要設置管道檢修平臺，或檢查室；6、適用范圍廣，可以適用 任何工作壓力及任何熱媒介質的供熱管道。其缺點是介質流動阻力大、 單面外伸臂較長，占空間較大，當管徑較大時不宜采用。方形補償器 占地較大，其外形尺寸及補償能力都有相應的要求。

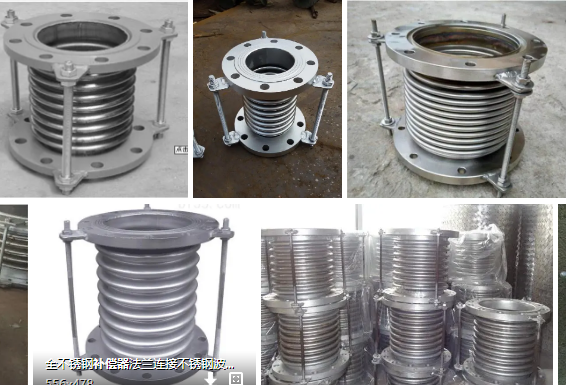

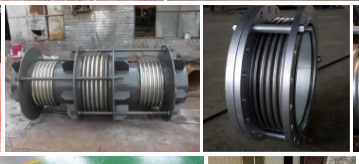

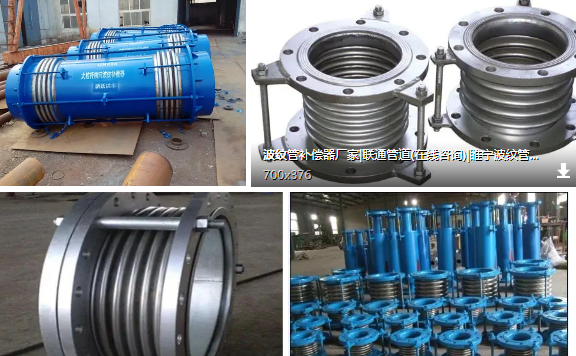

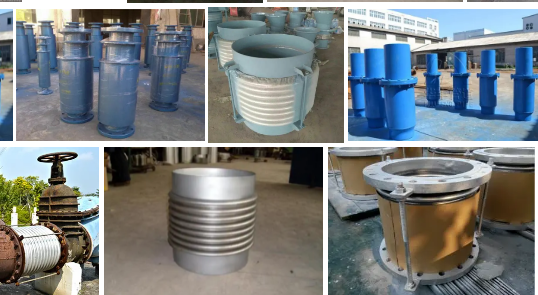

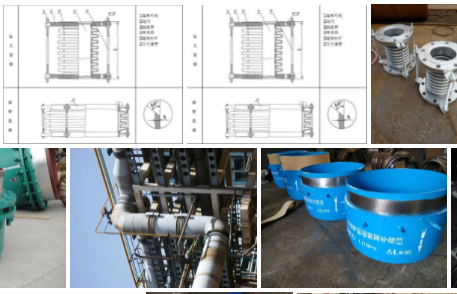

波紋補償器在管線上可作軸向、橫向和角向三個方向的補償。鉸 鏈補償器（也稱角向補償器），它以兩個或三個補償器配套使用（單個 使用鉸鏈補償器沒有補償能力），用以吸收單平面內的橫向變形；萬向 鉸鏈（角向）補償器，由兩個或三個配套使用，可吸收三維方向的變 形量。補償器由一個波紋管和兩個端接管構成，端接管或直接與管道 焊接，或焊上法蘭再與管道法蘭連接。補償器上的拉桿主要是運輸過 程中的剛性支承或作為產品預變形調整用，它不是承力件。 波紋補償器具有工作可靠、結構緊湊、重量輕、位移補償量大、 變形應力小等優點，廣泛應用于燃氣管道的補償中，但由于其管壁較 薄、強度低，不能承受扭力、振動，安全性差，施工時應注意保護。 目前市場上的波紋管補償器波紋管通徑可為 DN50-DN4000，較小管徑 不宜采用。 波紋式補償器安裝時，應根據補償零點溫度（t補）定位，補償零 點溫度就是在管道設計時考慮達到的最高和最低溫度的中點。當環境 溫度（t環）等于補償零點溫度時安裝，可不進行預拉伸或預壓縮：當 環境溫度高于補償零點溫度時安裝，應進行預壓縮；當環境溫度低于 補償零點溫度時安裝，應進行預拉伸。
套筒式補償器也稱管式伸縮節、管道伸縮器，是熱流體管道的補 償裝置，主要用于直線管道的輔設。適用于熱水、蒸汽、油脂類介質， 通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。 套筒式補償器有單向和雙向補償器兩種。套筒式補償器的使用壽 命大，疲勞壽命與管道相當?；瑒颖砻娼?jīng)特殊處理，在鹽水、鹽溶液 等環境下耐腐蝕性能好，比奧氏體不銹鋼高 50 倍以上。同時，多年后 因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可 將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續 使用。同時，其補償能力較大，占地面積小，安裝簡單，但易漏水， 需要經常檢修更換填料。套筒式補償器主要用于安裝方形補償器空間 不夠的場合，但不適用于理地管，安裝最小直徑 DN50。
球形補償器（又稱球型接頭），主要依靠球體的角位移來吸收或補 償管道一個或多個方向上橫向位移。該補償器應成對使用，單臺使用 沒有補償能力，但它可作管道萬向接頭使用，因此具有補償能力大， 流體阻力和變形應力小，無盲板力且對固定支座的作用力小等優點。 球形補償器是利用補償器的活動球形部分角向轉彎來補償管道的熱變 形，它允許管子在一定范圍內相對轉動，因而兩直管可以不保持在一 條直線上。 球形補償器是解決管道熱脹冷縮的一種設備，可廣泛應用于冶金、 石油、化工、電力、輕工、紡織、建筑和國防建設等行業中，具體用 途如下： 1）熱力管道中，補償熱膨脹，其補償能力為方形補償器的5-10倍。 2）發射臺、飛機排氣設施上，補償沖擊膨脹。 3）用于冶金設備（如高爐、轉爐、電爐、加熱爐等）的汽化冷卻 系統中，作萬向接頭用。 4）用于建筑物的各種管道中，防止因地基產生不均勻下沉、或地 震等意外原因?qū)艿喇a(chǎn)生破壞。 綜上所述，各個類型的補償器均有各自的優缺點，選用時宜根據 工程條件選擇合適的補償器。
